特徴

仕様

名前: 炭素鋼のトラニオンによって取付けられる球弁

ボディ: WCB

サイズ: 36"

圧力: クラス600

操作: ギヤボックス

取付けられている: 横

ハイライト:

36" WCBのギヤによって作動させる球弁

ギヤによって作動させる球弁の横の取付け

クラス600の大口径の球弁

基本情報

起源の場所: 四川、中国

ブランド名: VT

証明: API 6D, API 607,TS, ISO 9001,

お支払配送条件

パッケージの詳細: 合板の箱

支払条件: L/C、T/T

供給の能力: 10000 1年ごとにセット

ギャラリー

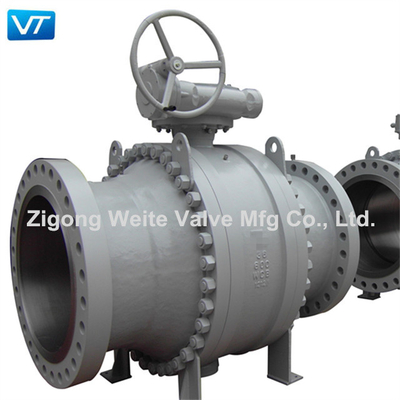

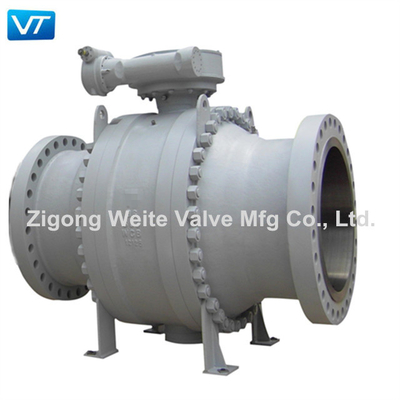

36" WCBのギヤによって作動させる球弁の横の設置クラス600の大口径

製品の説明

36"は600LB WCBギヤ球弁圧力および大口径を作動させた

製品の説明

トラニオンは球弁を持っている小さいトルク、バルブシートの小さい変形、安定した密封の性能を取付けた

そして長い耐用年数は、高圧および大口径のために適して。高度のばねの前座席アセンブリとの

上流のシーリングのための特性を自己きつく締めること。各弁は各方向で密封することができる備えている2つのバルブシートを

そう取付けに流れ方向の制限がないし、二方向である。

設計基準

設計基準	API6D
圧力温度の評価	ASME B16.34
向かい合って次元	ASME B16.10
タイプおよび次元はフランジを付けたようになる	ASME B16.5
点検およびテスト	API 6D、API598

設計特微

上流の密封の対面弁、Fire-Safe設計API 607/API 6FAの弁キャビティ圧力自動救助、

茎および座席緊急の密封剤の注入、二重ブロックおよび裁ち切り

トラニオンによって取付けられる球弁の試験手順

流体静力学の貝テストAPI 6D 10.3および10.4
順序	区域圧力		持続期間（分）		記述
貝テスト		1.5xPN	6 ″ - 10 ″	5	1. 部分的の弁は開く。 2. 150%のPNに圧力を置きなさい。 3. 50% PNに圧力を減らしなさい。 4. 150%のPNに圧力を再調節しなさい。 5. テストの持続期間のための圧力を保持しなさい。
	B	1.5xPN	12 ″ - 18 ″	15
	C	1.5xPN	20 ″ - 60 ″	30
座席テスト		1.1xPN	5		ボディBの方の端に座席流体静力学のシール
	B	大気
	C	大気
		大気	5		ボディBの方のCの端に座席ハイドロシール
	B	大気
	C	1.1xPN
		1.1xPN	5		座席AおよびC両方のためのハイドロシールテスト
	B	大気
	C	1.1xPN
空気シールテストAPI 6D 10.4
座席テスト		大気	5		ボディBの方の端に座席空気シールテスト
	B	大気
	C	80PSLG （5.5bar）
		80PSLG （5.5bar）	5		ボディBの方のCの端に座席空気シールテスト
	B	80PSLG （5.5bar）
	C	大気

パッケージおよび郵送物
