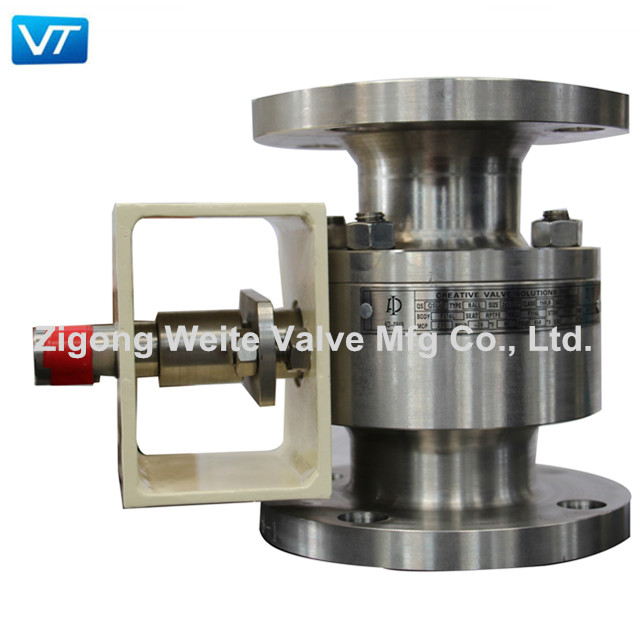

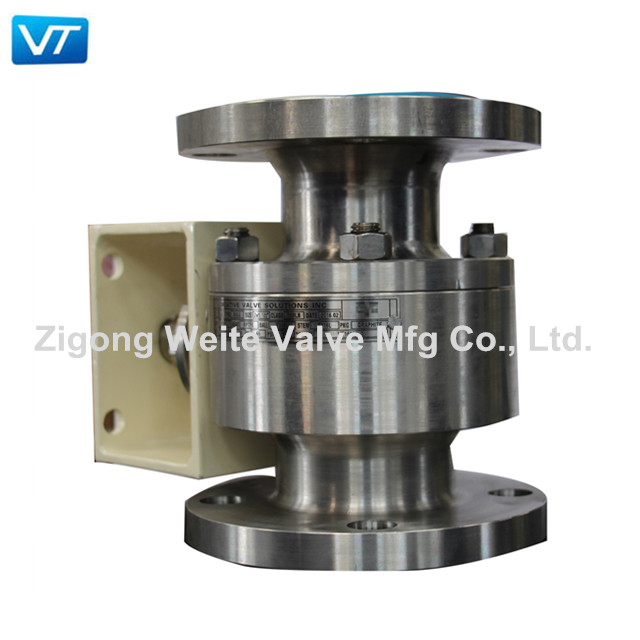

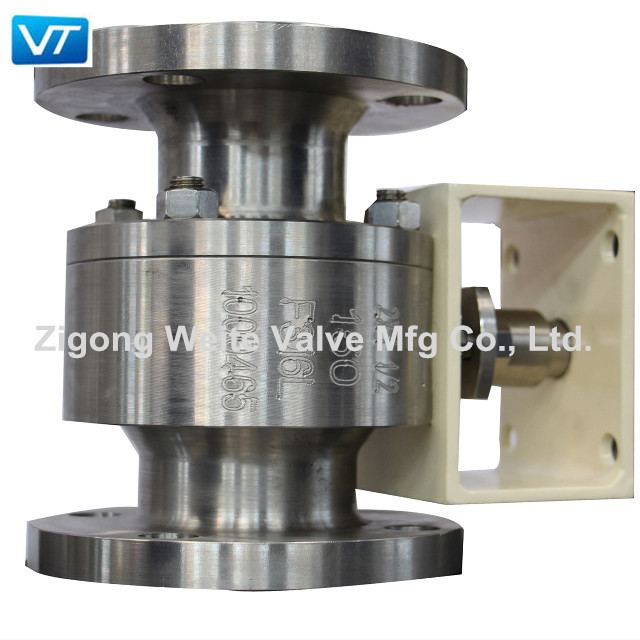

2×1-1/2インチ150LB F316Lのステンレス鋼の球弁
中型水、蒸気、空気、泥、オイル、液体金属および他の腐食性媒体等のために適した。
製品の説明
| 設計基準 | API6D、ASME B16.34、BS5351、ISO17292、DIN | ||
| 関係の端 | RFの、糸バット溶接される、RTJのフランジ溶接されるソケット | ||
| アクチュエーター | 手動、空気、電気、gas-liquid相互作用等。 | ||
| わずかな直径 | 1/2」– 42" （DN 15-DN 1500） | ||
| 圧力範囲 | クラス150 –クラス2500 （Mpa 1.6 - Mpa 42.0） | ||
ステンレス鋼の球弁の物質的な選択
|
部品
|
ステンレス鋼 シリーズ
|
|
| CF8、CF3 | CF8M、CF3M | |
|
ボディ
|
A351-CF8、CF3 | A351-CF8M、CF3M |
|
球
|
A182-F304 F304L+HCR |
A182-F316 F316L |
|
茎
|
A182-F304 F304 |
|
|
座席挿入物
|
PTFE （標準） /PPL （高温） /PEEK/EPDM/VITON/DEVLON | |
|
パッキング
|
PTFE/グラファイト | |
|
ガスケット
|
PTFE/グラファイト | |
|
軸受け
|
PTFE | |
|
ボルト
|
A193-B8/8M | A193-B8/8M |
|
ナット
|
A194-8/8M |
A194-8/8M |
特徴
証拠の茎の構造を吹きなさい
茎の低価格はバルブ本体の段々になり、内側から取付けられていて。この構造
打撃の証拠の茎および金属を火の場合にはシールに金属をかぶせるために保証する。
帯電防止設計
作動の間に、集まる特別な帯電防止装置は静電気を排出できる
球弁が開閉している間。
漏出設計無しの中間のフランジ
ボディおよび帽子の関係はガスケットによって密封される。漏出を火から防ぐため、高温
または振動、ボディと帽子の間の密封に金属をかぶせる金属はよい効果である。
装置の錠
弁は完全な開いた、完全な閉鎖した位置のレバーのための穴のへの錠が装備されている
開閉している間偶然を防ぎなさい。
Fire-Safe設計:API607/API6FA
球間の各々の可能な漏出部分はおよびボディ、中間のフランジ、茎およびボディのために設計されている
API 6FAおよびAPI 607の耐火性の条件に合致するcontactionに金属をかぶせる金属。
極度な耐火性の条件の場合には、適用範囲が広いグラファイトから成っているパッキングおよびガスケット材料
ゼロ漏出を保証できる。
開いた弁/近い徴候を含むレンチ
ハンドル（レバー）が管が付いている同じ水平線にあるとき、これは弁があることを示す
開いた。ハンドル（レバー）が管が付いている垂直線にあるとき、これは弁が閉鎖していることを示す。
高度および排他的な座席設計
外国からの球弁の製造業の経験そして先端技術の多くの年を使って、
開発される円錐形のシーリング表面はより信頼できるシーリングを作る。私達の設計は利用できる
さまざまなタイプの座席材料を使うと低い摩擦および低い操作上のトルクを提供できる。
企業収益
私達はさまざまな球弁のステンレス鋼の球弁を販売する弁の生産を専門にしている製造業者である
（浮遊タイプの浮遊はは、トラニオン、上の記入項目、すべての溶接された、金属のシールHPHT、Vのタイプ、複数の方法等取付けた）カーボンの作った
鋼鉄、低温の鋼鉄、ステンレス鋼、合金。
私達の生産の範囲はDN 1/2」— 40" （DN15-1000mm）、PNのクラス150である--Class2500 （1MPa - 42MPa）。働き
温度-196°C~680°C。
